您現在的位置：網站首頁 -> 旋塞閥 -> ZDAX47美標壓力平衡式倒裝油密封旋塞閥

ZDAX47 美標壓力平衡式倒裝油密封旋塞閥

美標壓力平衡式倒裝油密封旋塞閥
所屬系列：旋塞閥系列
檢索關鍵字：美標壓力平衡式倒裝油密封旋塞閥,ZDAX47,旋塞閥
銷售電話：021-66105556
圖文傳真：021-63061811
在線客服：點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系
產品介紹

一、美標壓力平衡式倒裝油密封旋塞閥--概述：



ZDAX47  美標壓力平衡式倒裝油密封旋塞閥是以法蘭連接方式,結構為油密封直通式結構，旋塞密封面材料為合金鋼或不銹鋼，壓力級等為150Lb～900Lb，閥體材料為碳鋼或不銹鋼的旋塞閥。適用于公稱壓力Class150～900Lbs，工作溫度 -29～180℃ ,適用于石油、化工、制藥、化肥、電力行業等各種工況的管路上作切斷或接通管路介質。



二、美標壓力平衡式倒裝油密封旋塞閥--特點：



1、美標壓力平衡式倒裝油密封旋塞閥產品結構合理、密封可靠、性能優良、造型美觀；


2、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能；



3、美標油密封旋塞閥倒裝壓力平衡的結構，開關動作輕；


4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。



三、美標壓力平衡式倒裝油密封旋塞閥--性能參數:



型號 壓力級
（Lb）
ZDAX47-150(Lb) 150
ZDAX47-300(Lb) 300
ZDAX47-600(Lb) 600
ZDAX47-900(Lb) 900



四、產品零部件材料：



型號 材料
閥體、閥蓋 墊片 塞子、閥桿 O 形圈 填料
ZDAX47-150(Lb) WCB、CF8、CF8M、CF3、CF3M 柔性石墨+不銹鋼 Gr.F6a、F22、F304、F316、F321、F304L、F316L 丁腈橡膠 柔性石墨
ZDAX47-300(Lb)
ZDAX47-600(Lb)
ZDAX47-900(Lb)



五、產品外形結構尺寸Class150（mm）:



DN DN/in L（RF） L（BW） H W 重量/kg
15 1/2 108 152 180 400 10
20 3/4 117 178 180 400 12
25 1 127 203 185 500 14
32 1 1/2 140 216 200 500 17
40 1 3/4 165 229 210 600 19
50 2 178 267 215 600 21
65 2 1/2 190 305 250 820 29
80 3 203 330 270 820 33
100 4 229 356 300 300 48
125 5 254 381 340 300 75
150 6 267 394 365 320 98
200 8 292 457 400 320 125
250 10 330 533 450 350 171
300 12 356 610 510 380 230
350 14 381 686 590 380 370



六、產品外形結構尺寸Class300（mm）:


DN DN/in L（RF） L（BW） H W 重量/kg
15 1/2 140 152 180 400 12
20 3/4 152 178 180 400 14
25 1 165 203 185 500 16
32 1 1/2 178 216 200 600 19
40 1 3/4 190 229 210 600 999
50 2 216 267 215 820 24
65 2 1/2 241 305 250 1000 31
80 3 283 330 270 1000 36
100 4 305 356 300 300 61
125 5 381 381 340 300 86
150 6 403 457 365 320 130
200 8 419 521 400 320 190
250 10 457 559 450 350 255
300 12 502 635 510 380 380
350 14 762 762 590 380 560



七、產品外形結構尺寸Class600（mm）:


DN DN/in L（RF） L（BW） H W 重量/kg
15 1/2 165 165 180 400 14
20 3/4 190 190 180 400 16
25 1 216 216 185 500 18
32 1 1/2 229 229 200 500 20
40 1 3/4 241 241 210 600 24
50 2 292 292 215 600 29
65 2 1/2 330 330 250 820 35
80 3 356 356 270 820 47
100 4 432 432 300 300 91
125 5 508 508 340 300 129
150 6 559 559 365 320 210
200 8 660 660 400 320 320
250 10 787 787 450 350 660
300 12 838 838 510 380 920
350 14 889 889 590 380 1250



八、產品外形結構尺寸Class900（mm）:


DN DN/in L（RF） L（BW） H W 重量/kg
15 1/2 229 229 180 400 17
20 3/4 229 229 180 400 29
25 1 254 254 185 500 21
32 1 1/2 279 279 200 600 24
40 1 3/4 305 305 210 600 30
50 2 368 368 215 820 37
65 2 1/2 419 419 250 1000 44
80 3 381 381 270 1000 65
100 4 457 457 300 300 110
125 5 559 559 340 300 160
150 6 610 610 365 320 255
200 8 737 737 400 320 380
250 10 838 838 450 350 810
300 12 965 965 510 380 1050
350 14 1029 1029 590 380 1460

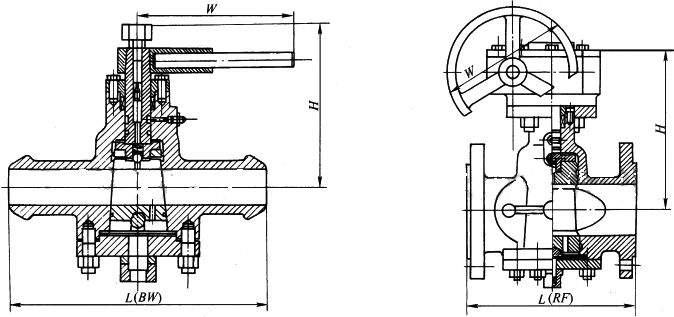

ZDAX47型美標壓力平衡式倒裝油密封旋塞閥外形尺寸圖
