一、YK43X/F氣體減壓閥--結構特點和用處
YK43X/F氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。氣體減壓閥主要用于氣體管路，如空氣、氮?dú)?、氧氣、氫氣、液化氣、天然氣等氣體。
二、YK43X/F氣體減壓閥--主要技術參數和性能指標
| | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 殼體試驗壓力(Mpa)* | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24 |
| 密封試驗壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 最高進口壓力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 出口壓力范圍(Mpa) | 0.1-1.0 | 0.1-1.6 | 0.1-2.5 | 0.5-3.5 | 0.5-3.5 | 0.5-4.5 |
| 壓力特性偏差(Mpa)△P2P | GB12246-1989 |
| 流量特性偏差(Mpa)P2G | GB12246-1989 |
| 最小壓差(Mpa) | 0.15 | 0.15 | 0.2 | 0.4 | 0.8 | 1.0 |
| 滲漏量 | X/F(聚四氟乙稀/橡膠)：O Y(硬密封)：GB12245-1989 |
*：殼體試驗不包括膜片、頂蓋
三、YK43X/F氣體減壓閥--主要零件材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB/FCB* |
| 閥座 閥盤 | 2Cr13/304* |
| 缸套 | 2Cr13/25(鍍硬鉻)/304* |
| 活塞 | 2Cr13/銅合金/銅合金* |
| 活塞環 | 合金鑄鐵/對位聚苯* |
| 導閥座 導閥桿 | 2Cr13/304* |
| 膜片 | 1Cr18Ni9Ti |
| 主閥 導閥彈簧 | 50CrVA |
| 調節彈簧 | 60Si2Mn |
| 密封墊(X/F型號) | 橡膠/聚四氟乙稀 |
| 導閥體 導閥蓋 | 25/304* |
*：用于氧氣介質時的材料
四、YK43X/F氣體減壓閥--流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

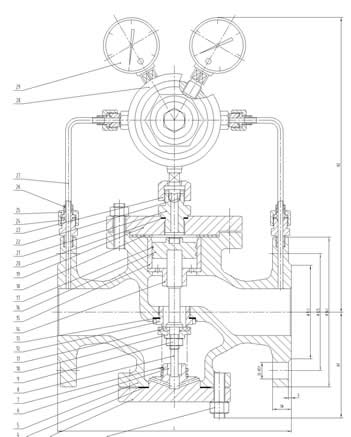

五、YK43X/F氣體減壓閥--外形尺寸(PN1.6~4.0)
| 公稱通徑DN | 外 形 尺 寸 |
| L | H | Hl |
| 1.6/2.5MPa | 4.0MPa |
| 15 | 160 | 180 | 290 | 90 |
| 20 | 160 | 180 | 300 | 98 |
| 25 | 180 | 200 | 300 | 110 |
| 32 | 200 | 220 | 300 | 110 |
| 40 | 220 | 240 | 320 | 125 |
| 50 | 250 | 270 | 320 | 125 |
| 65 | 280 | 300 | 325 | 130 |
| 80 | 310 | 330 | 365 | 160 |
| 100 | 350 | 380 | 365 | 170 |
| 125 | 400 | 450 | 475 | 200 |
| 150 | 450 | 500 | 475 | 210 |
| 200 | 500 | 550 | 515 | 240 |
| 250 | 650 | 560 | 290 |
| 300 | 800 | 705 | 335 |
| 350 | 850 | 745 | 375 |
| 400 | 900 | 780 | 405 |
| 450 | 900 | 730 | 455 |
| 500 | 950 | 835 | 465 |
六、YK43X/F氣體減壓閥--外形尺寸(PN6.4~16)
| 公稱通徑DN | 外 形 尺 寸 |
| L | H | Hl |
| 6.4MPa | 10.0/16.0MPa |
| 15 | 180 | 180 | 300 | 100 |
| 20 | 180 | 200 | 310 | 105 |
| 25 | 200 | 220 | 31 | 120 |
| 32 | 220 | 230 | 310 | 120 |
| 40 | 240 | 240 | 335 | 135 |
| 50 | 270 | 300 | 335 | 135 |
| 65 | 300 | 340 | 340 | 140 |
| 80 | 330 | 360 | 380 | 170 |
| 100 | 380 | 380 | 185 |
| 125 | 450 | 490 | 215 |
| 150 | 500 | 490 | 225 |
| 200 | 550 | 535 | 260 |
| 250 | 650 | 580 | 310 |
| 300 | 800 | 725 | 355 |
| 350 | 850 | 765 | 395 |
| 400 | 900 | 800 | 435 |
| 500 | 950 | | 855 | 495 |
