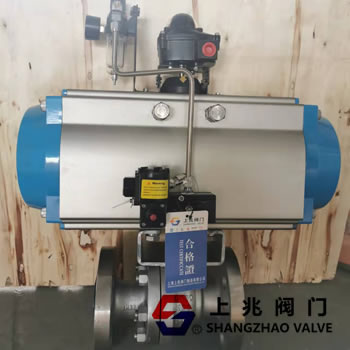

氨氣氣動切斷閥是由浮動式法蘭球閥及單（雙）作用活塞式氣動執行器組成，具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。 氣動切斷球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開——全閉的動作，氣動切斷球閥按其密封性能可分軟密封閥座及金屬密封閥座。

設計與制造：GB12237-89

法蘭尺寸：JB/T74～90（JB74～90）

結構長度：GB12221-89、

檢驗主試驗：JB/T 9092

緊急切斷閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

根據不同控制和要求可選擇下列附件：

切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

氣動執行器的執行機構和調節機構是統一的整體，其執行機構有薄膜式、活塞式和齒輪齒條式?；钊叫谐涕L(zhǎng)，適用于要求有較大推力的場合；而薄膜式行程氣動執行器較小，只能直接帶動閥桿。由于齒輪齒條式氣動執行機構有結構簡單，輸出推力大，動作平穩可靠，并且安全防爆等優點，在發電廠、化工，煉油等對安全要求較高的生產過程中有廣泛的應用。

氣動執行器還可以分為單作用和雙作用兩種類型：執行器的開關動作都通過氣源來驅動執行，叫做（雙作用）。 （單作用）的開關動作只有開動作是氣源驅動，而關閉動作是靠彈簧復位。
