| 蝶閥的基本知識 發布時間：21-01-18 |

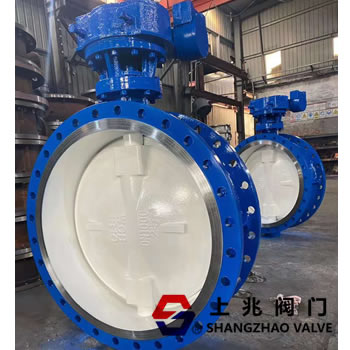

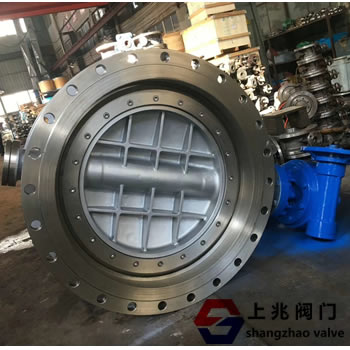

蝶閥又稱瓣閥，是一種結構簡單的調節閥?？梢杂糜诘蛪汗艿澜橘|的切換控制的蝶閥，是指關閉部分閥板或蝶板作為閥板，它圍繞閥軸旋轉以實現啟閉。 這種閥可用于控制各種類型的流體的流量，例如空氣，水，蒸汽，各種腐蝕性介質，泥漿，油，液態金屬和放射性介質。 主要用于管道的切斷和節流。 蝶閥的啟閉部分是盤狀的蝶板，其在閥體內繞其自身的軸線旋轉，以達到啟閉或調節的目的。 蝶板由氣門桿驅動，如果將其旋轉90°，就可以完成一次打開和關閉。   改變蝶板的偏轉角度可以控制介質的流動。 工作條件和介質：蝶閥適用于輸送發電機等工程系統中的各種腐蝕性和非腐蝕性流體，煤氣，天然氣，液化石油氣，城市煤氣，冷熱空氣，化學冶煉，發電和環境保護以及建筑給排水。 在介質的管道上，它用于調整和攔截介質的流量。 蝶閥英文：蝶閥是指一種閥，其關閉部分是蝶板或蝶板，它圍繞閥軸旋轉以實現打開和關閉。它主要切斷和節流管道。 蝶閥的啟閉部分是盤狀的蝶板，其在閥體內繞其自身的軸線旋轉，以達到啟閉或調節的目的。 蝶形閥從完全打開到完全關閉通常小于90°。緊急切斷閥蝶閥和蝶桿沒有自鎖能力。為了定位蝶板，應在閥桿上安裝蝸輪減速器。 使用蝸輪減速器不僅可以使蝶板自鎖并使蝶板在任何位置停止，而且還可以提高閥門的工作性能。 工業蝶閥的特點是耐高溫，適用壓力范圍高，公稱直徑大，閥體由碳鋼制成，閥板的密封環使用金屬環代替橡膠環。 大型高溫蝶閥是通過焊接鋼板制造的，主要用于高溫介質的煙道和燃氣管道。 閥桿直徑：用于多回轉立桿閥。 它不能組裝成電動閥。 因此，如果電動蝶閥裝置允許的最大閥桿直徑不能穿過配備的閥的閥桿。 電氣設備的空心輸出軸的內徑必須大于立桿閥桿的外徑。 對于多回轉閥中的部分回轉閥和暗桿閥，盡管無需考慮閥桿直徑的通過，但在選擇時也應充分考慮閥桿直徑和鍵槽的尺寸， 操作扭矩：操作扭矩是選擇閥門電氣設備的最重要參數。 電動蝶閥的運動過程可以通過行程，扭矩或軸向推力來控制。 由于閥門電動裝置的工作特性和使用情況取決于閥門的類型，裝置的工作規格以及閥門在管道或設備上的位置，因此閥門電動蝶閥裝置是必不可少的設備。實現閥門程序控制，自動控制和遠程控制。 因此，切斷閥正確選擇閥門電氣設備對于防止過載和工作扭矩高于控制扭矩至關重要。 通常，正確選擇閥門電動蝶閥裝置是基礎。 電動裝置的輸出扭矩應為閥門操作最大扭矩的1.2-1.5倍。 電力 活動蝶閥的工作推力：閥門電動裝置有兩種主要結構：一種沒有推力盤。 輸出扭矩通過止推板中的閥桿螺母轉換為輸出推力。 扭矩直接輸出； 輸出軸的匝數：閥門電氣設備的輸出軸的匝數與閥門的公稱直徑，螺距有關的桿數和螺紋數。 H是閥門的打開高度，并計算M \\ u003dHZS。 M是電子設備應滿足的總匝數。 S是閥桿驅動螺紋的螺距，Z是閥桿螺紋的數量。 |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
