F343CX-2.5 F343CX蝸輪扇形盲板閥

F343CX蝸輪扇形盲板閥
所屬系列:冶金閥門系列系列
檢索關鍵字:煤氣蝸輪盲板閥,蝸輪扇形盲板閥,煤氣盲板閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

F343CX蝸輪扇形盲板閥詳細資料:

     一、蝸輪扇形盲板閥產品特點及工作原理:

      F343CX蝸輪扇形盲板閥又稱蝸輪扇形眼鏡閥,翻板閥,扇形閥,由左閥體、中閥體、右閥體、扇形盲板、絲桿螺母、不銹鋼補償器、兩個蝸輪傳動機構等組成。它是通過三根絲桿連成一體,并把三個閥體分別固定在底座上,構成一個剛性結構體。中閥體與右閥體用不銹鋼膨脹管連接,左、中閥體分別用三根兩端帶左右梯形螺紋的絲桿連接,將三根絲桿同時作正向(或反向)旋轉,則左、中兩閥體得到壓緊(或分離)。三根絲桿中上面一根絲杠中間裝有盲板,盲板繞該軸心旋轉。下面兩根絲桿在同樣的部位上安裝有盲板的定位塊,盲板旋轉時可以防止盲板漂移,避免密封圈擦傷,其中一根絲桿上裝有蝸輪傳動機構,實現松開夾緊閥體的目的。

     二、蝸輪扇形盲板閥主要性能參數:

公稱壓力MPa
0.25
0.15
0.10
0.05
密封試驗壓力MPa
0.275
0.165
0.11
0.055
強度試驗壓力MPa
0.40
0.225
0.15
0.075
適用溫度℃
丁腈橡膠
硅橡膠
氟橡膠
<120
<250
<300
適用介質
煤氣等有毒、有害、易燃?xì)怏w
采用標準
連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
主要零部件材料
閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

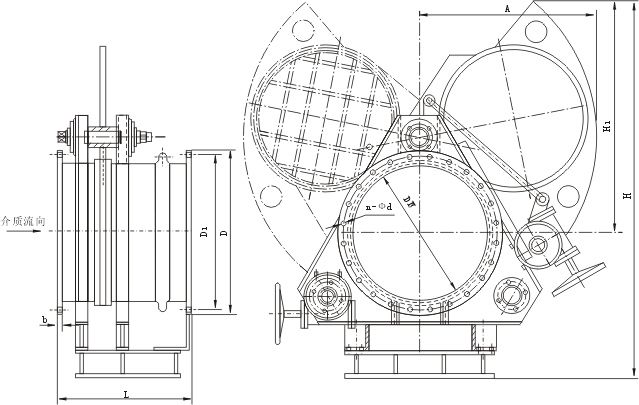

    三、蝸輪扇形盲板閥主要外形連接尺寸:                                   單位:mm

DN

D

D1

b

n-φd

L

300

440

395

22

12-φ22

500

350

490

445

22

12-φ22

500

400

540

495

22

16-φ22

600

450

595

550

24

16-φ22

600

500

645

600

24

16-φ22

600

600

755

705

24

20-φ26

600

700

860

810

26

24-φ26

800

800

975

920

26

24-φ30

800

900

1075

1020

28

24-φ30

800

1000

1175

1120

30

28-φ30

800

1100

1275

1220

30

28-φ30

800

1200

1375

1320

30

32-φ30

800

1300

1475

1420

32

32-φ30

800

1400

1575

1520

32

36-φ30

850

1500

1675

1620

32

36-φ30

850

1600

1790

1730

32

40-φ30

850

1800

1990

1930

32

44-φ30

1100

2000

2190

2130

32

46-φ30

1100

     蝸輪扇形盲板閥

      四、蝸輪扇形盲板閥訂貨須知:
      1、①產品名稱與型號②蝸輪扇形盲板閥口徑③是否帶附件以便我們的為您正確選型。
      2、若已經由設計單位選定的蝸輪扇形盲板閥型號,請按蝸輪扇形盲板閥型號直接向我司銷售部訂購。
      3、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數。
