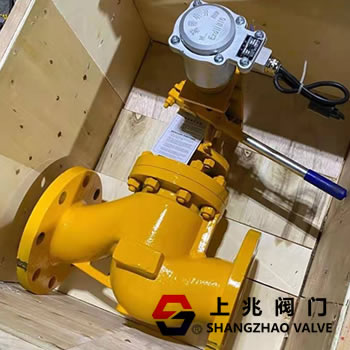

活塞式電動切斷閥的動作原理；
當500kPa的信號壓力引入氣缸時，推動活塞，推桿下移，使 切斷閥打開DN25~200，關閉DN10~100。反之，當電磁閥換向時，氣缸上方壓力耗盡，執行機構上方彈簧抬起活塞和推桿，使切斷閥DN25~200關閉，DN20~100打開。手輪機構在氣源故障或信號壓力降低，閥芯不能正常移動時使用。氣動操作前，逆時針旋轉手輪，直到它停止。
活塞式電動切斷閥安裝: 安裝前檢查產品型號、項目編號、規格是否一致，并檢查整機零部件是否有缺陷和松動。 安裝前，管道應清洗干凈，閥門入口處應有足夠的直管段，并配有過濾器。閥體與管道法蘭連接時，注意同軸度。
3安裝切斷閥前，應先清洗管道。
4安裝地點要考慮人員和設備的安全，既方便操作，又有利于拆卸和維護。
5閥門應垂直安裝在水平管道上，必要時可傾斜安裝，盡量避免水平安裝。當閥門很重或振動時，應該使用支撐架。
6介質流向應與閥體上的箭頭方向一致?？諝庠磻?yīng)干燥無油。閥門應在環境溫度為-20~55℃的地方使用。 活塞式電動切斷閥的維修方法: 由于氣動切斷閥管路的組合或安裝不當，會產生各種應力，如高溫介質產生的熱應力、安裝時緊固力不均勻產生的應力、某些人對氣動切斷閥及其管路的碰撞產生的應力等。 這些應力作用在氣動切斷閥及其管路上，容易影響氣動切斷閥的性能，嚴重時會影響調節系統本身，導致閥桿和導向件變形，無法與閥座對中；對于分體式閥體的氣動切斷閥，可能導致閥體法蘭脫落；應力也可能導致閥座泄漏。因此，必須隨時避免或消除應力，并引導應力遠離氣動切斷閥。 檢查用于爆炸危險場所的氣動切斷閥及相關附件的安全運行情況，如密封蓋是否擰緊，安全柵、電源等的運行情況。，以確保 氣動切斷閥和相關附件的安全運行。安裝氣動切斷閥的一個好位置是使閥體上方的閥桿和執行機構的行程方向在一個垂直面上。
|
