一、氣動O型球閥--產品概述：
ZSHO 氣動O型球閥也可稱為氣動 緊急切斷閥，切斷閥與電磁換向閥等氣動元件配套使用，可用于化工、石油、制藥、造紙、冶金、污水處理等工業部門的油船、油輪等管道介質的切斷或開啟。如果管道輸送的介質含有絲狀纖維、顆?；驑O高的粘度等?？梢赃x擇氣動V型球閥。
二、氣動O型球閥--產品特點：
1、流通能力大，介質流向不受限制。 2。密封閥座采用優質塑料等軟質材料制成，密封性可靠。 3。除了一般的氣體和液體外，更適用于高粘度和纖維狀、懸浮顆粒的介質。 4。結構簡單，維護方便。
三、氣動O型球閥--結構和原理：

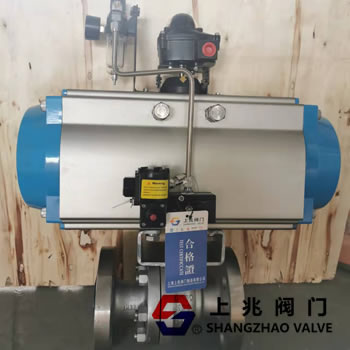

氣動O型球閥由O型球閥、氣缸式執行機構和電氣元件組成。如圖1所示，筒式執行器是O型球閥的驅動裝置。 氣動切斷閥當壓縮氣體通過電磁閥或其他控制器進入氣缸的一端，推動活塞運動。通過活塞桿、曲柄、立軸等傳動機構，使球芯繞立軸旋轉90°，使球閥由開啟或關閉狀態變?yōu)殛P(guān)閉或開啟狀態。實現管道中介質的自動控制。 氣缸執行機構側面有兩個M10×1或G1u002F4″螺孔，電磁換向閥可通過連接板安裝。頂部還有兩個M10×1螺絲孔。可以通過支架安裝兩個行程開關。中央頂部可以用扳手手動操作。
以ZSHO-16為例 Z:執行機構類別S:活塞式H:執行機構臥式氣缸類型O: O球閥16:公稱壓力16、40、64、100
|
