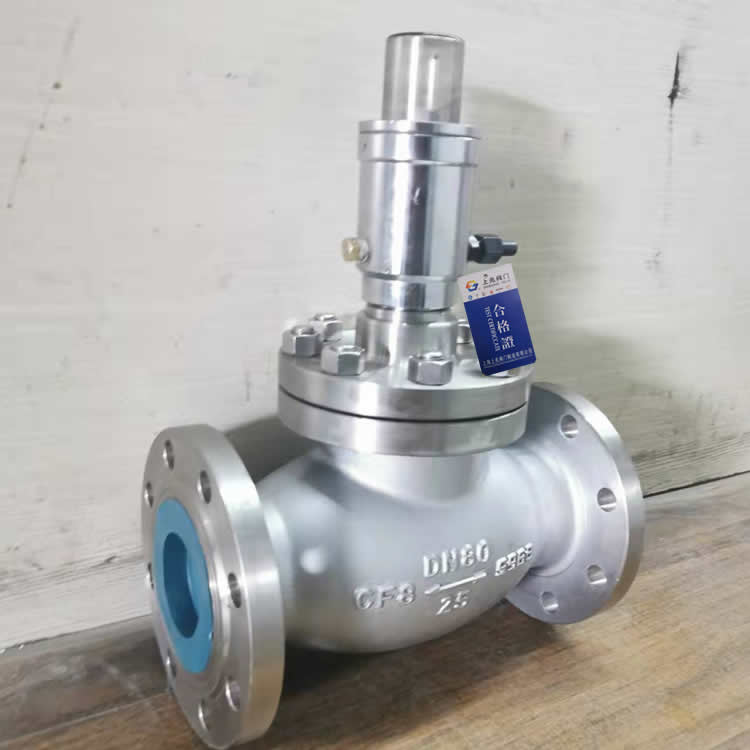

| SJ741F-25C不銹鋼液動截止閥 發布時間：22-05-12 |
SJ741F-25C不銹鋼液動截止閥介紹： SJ741F-25C 不銹鋼液動截止閥、切斷閥、不銹鋼液動截止閥是一種實用操作型截止閥，執行機構上配上液動執行裝置。類型：常閉式、手搖油泵配套使用。液動裝置是用液壓力啟閉或調節閥門的驅動裝置它由控制、動力和執行機構三大部分組成。動力部分由液壓泵、油箱等件構成，實現往復直線運動；另一種是液壓馬達執行機構，實現回轉運動。 SJ741F-25C不銹鋼液動截止閥工作原理： 不銹鋼液動截止閥在無壓力情況下，閥瓣處于常閉狀態，當油泵把壓力氣輸入切斷閥油缸時，閥瓣開啟，當需要關閉緊急切斷閥或遇有緊急情況時，將手搖油泵泄壓閥打開即自動關閉。液動緊急切斷閥是由柱塞固定在閥座上，上兆閥門當壓力（混合錠子油 ，變壓器油）通過閥座注入油缸時，閥瓣即離開閥座，當壓力泄掉，閥瓣由于彈簧力的作用，迅速關閉。 三、閥門工作介質的流動方向，閥座端為出口，無閥座端即為進口和油罐壓力方向相反。（安裝方向：高進低出） 液動截止閥采用安全閥的升降結構和止回閥防止介質倒流的原理，內結構裝有低熔點（易熔合金）的塞子。通過手搖油泵手柄做往復動作，使壓力增高來打開緊急切斷閥，介質即可通過，如遇火災或其他緊急情況時，將手搖油泵的卸壓閥打開，油壓系統迅速泄壓，使切斷閥立即關閉，或外界溫度升高至80℃以上時，上兆閥門安裝在油泵或緊急切斷閥的（易熔金）立即熔化，達到自動泄壓目的，使切斷閥自動迅速關閉。 液動截止閥（可加裝手輪手動裝置）在手搖油泵失靈維修時（或常年使用彈簧失靈），可通過手輪開啟或關閉切斷閥，確保正常工作生產。 液動截止閥技術標準： 壓力等級 20K 4.0MPa 油缸工作壓力 ≤6.0.Mpa 使用溫度 -40~+80℃ 油缸使用介質 混合錠子油 ，變壓器油 使用介質 天然氣，液化氣，液氨 熔閉時間 ±70℃ 關閉時間 ≤10秒 油缸開啟壓力 ≥2.0MPa 液動截止閥零件材料： 閥 體 閥 蓋 碳 素 鋼 WCB 油缸， 活塞 鉻不銹鋼 密封圈， O型川 聚四乙烯，丁晴橡膠 彈簧 50CrVA（彈簧鋼） 可根據用戶要求法蘭加工成雙凹，雙凸，一凹一凸，更方便維修安裝，避免更改管道設施。節省人力物力。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
