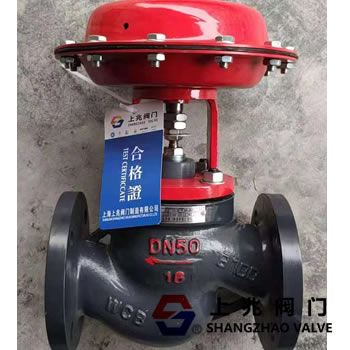

WJ641H 波紋管氣動緊急切斷閥是氣動切斷閥的一種，常開型氣動波紋管切斷閥。當電磁閥通電時，氣源閥打開，即切斷電源。電磁閥的自動排氣閥是自動關閉的，配有遠程控制臺微電腦，用氣源控制閥門的開閉。

雙蜂設計波紋管+填料。如果波紋管失效，閥桿填料也將避免泄漏，確保閥桿零泄漏，并提供免維護條件。

發生事故時，閥線圈瞬間斷電，觸發兩位三通電磁閥快速排氣，進入自鎖狀態。這時候即使去掉電源和氣源。閥門仍然關閉，不會自動再次打開。

工人處理事故時，必須在沒有氣壓和電源的情況下進行維修。事故處理完畢后，手動重新打開閥門，然后恢復供氣，即通電通氣。

閥門采用先導閥瓣，即使壓力達到1.6MPa也很容易開啟，當執行機構施加壓力時，先導閥開啟。當致動器釋放壓力時，該閥門將自動關閉。這種閥門采用止回閥原理，只能單向截止。安裝時一定要注意閥門的流向，這說明閥門流向的AG低。

 公稱壓力1.6 MPa 試驗壓力強度試驗2.4

上部密封試驗1.76

試驗1.76

氣體密封試驗0.6

 最高工作溫度-29 ~+300℃

適用介質:水、蒸汽、熱油等。



驅動模式隔膜致動器



電動氣動開啟單作用



關閉時間小于1秒≤1秒。

執行機構工作壓力≥ 0.5mpa，

0-12 Mu002Fh流量



工作壓力0.1-1.6mpa，



電磁閥電壓和電流DC:dc24v 4-20mA AC:AC 220v



電磁閥防爆等級EexmllT4u002FEexllT5
