| 蝶閥管道安裝 發布時間：21-09-07 |

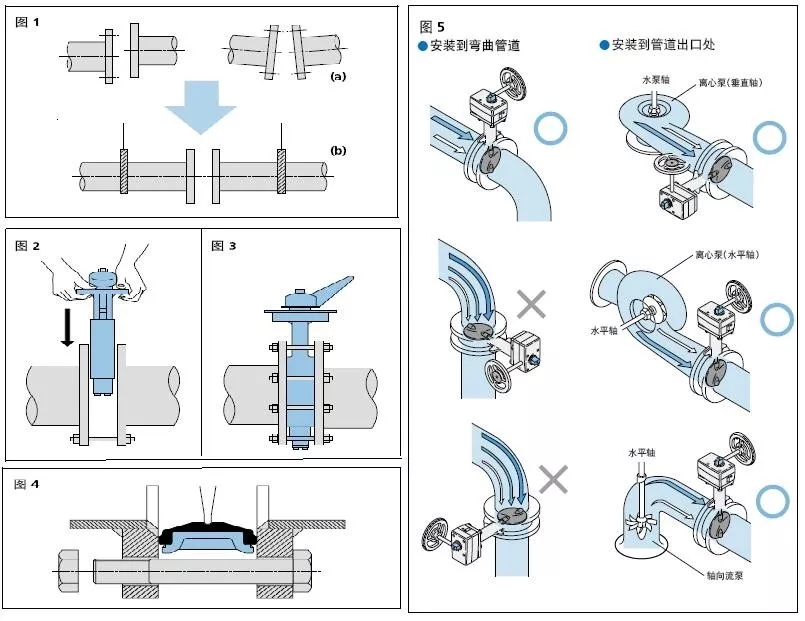

1、蝶閥必須在法蘭焊接到管道上并冷卻到環境溫度后才能安裝在法蘭上。否則焊接產生的高溫會影響彈性閥座的性能。 2.焊接法蘭的邊緣必須用車床加工至表面光滑，以免閥門安裝時損壞彈性閥座。法蘭面必須完全沒有損壞和變形，清除所有污垢、灰塵和異物，避免液體從閥門和法蘭接口處泄漏。 3.清潔法蘭和管道內腔，徹底清除焊接留下的飛濺物、水垢等異物。 4.在閥門之間安裝管道時，準確對齊上下水管的中心對于無故障運行至關重要。 必須避免圖 1 中不準確的中心點。 5。安裝閥門時，將管道下方的定位螺栓設置在同一高度作為支撐，并調整法蘭之間的距離，直到閥體兩側相距約6-10毫米。 請記住，緊急切斷閥只能從關閉位置打開到 10° 位置。 6。將兩個螺栓插入閥門的下導桿，然后小心安裝，以免法蘭面損壞彈性閥座。 見圖2 7。然后將另外兩個螺栓放在閥門上方的導桿中，以確保管道和閥門之間準確對中。 8。打開閥門3次，檢查閥板與法蘭接觸是否不順暢。 9.拆下定位螺栓，將所有螺栓套在閥體周圍，對角擰緊，如圖3和圖4所示，直到法蘭接觸到閥體。推薦扭矩值請參考下表。 10.安裝執行器時，為閥門提供一個支撐，以避免閥頸變形，減少閥門與管道之間的摩擦。 11。請勿踩踏閥門頸部或閥門手輪。 12。請勿倒置安裝 DN350 或更大的閥門。 13。不要將蝶閥直接安裝在止回閥或泵上，因?yàn)檫@可能會在接觸閥板時造成損壞。 14。不要將閥門安裝在彎管和異徑管的下游側，或在流量變化時校準閥門。發生這種情況時，建議安裝閥門的距離約為閥門公稱直徑的 10 倍。 15。安裝閥門時要考慮哪個閥板在送液過程中會出現流量和壓力的變化。  |
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
|
||
