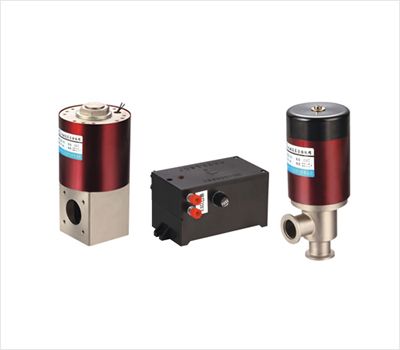

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小， 切斷閥或接通管路的真空系統元件。真空閥門關閉件是用像膠密封圈或金屬密封圈來密封的。下面介紹一下真空閥的連接形式有哪些：
活套法蘭連接
這是閥門中用得最多的連接形式。按結合面形狀又可分為以下幾種：
1)光滑式：用于壓力不高的閥門。加工比較方便。
2)凹凸式：工作壓力較高，可使用中硬墊圈。
3)榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好。
4)梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥64公斤/平方厘米的閥門，或高溫閥門。
5)透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門，或高溫閥門。
6)O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現，而發展起來的，它在密封效果上比一般平墊圈可靠。
螺紋連接
這是一種簡便的連接方法，常用于小閥門。又分兩種情況：
1)直接密封：內外螺紋直接起密封作用。為了確保連接處不漏，往往用鉛油、線麻和聚四氟乙烯生料帶填充;其中聚四氟乙烯生料帶，使用日見廣泛;這種材料耐腐蝕性能很好，密封效果極佳，使用和保存方便，拆卸時， 緊急切斷閥可以完整地將其取下，因?yàn)樗且粚訜o(wú)粘性的薄膜，比鉛油、線麻優越得多。
2)間接密封：螺紋旋緊的力量，傳遞給兩平面間的墊圈，讓墊圈起密封作用。
快卸法蘭連接
采用卡箍將密封O型圈與閥體法蘭夾緊，達到更好的密封。
|
