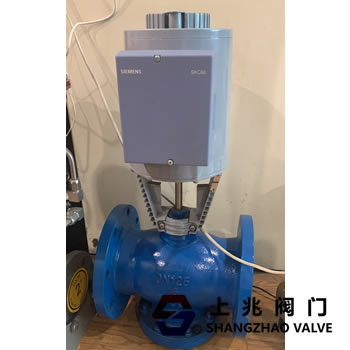

VVF53.100西門子電動二通閥基本原理：通過控制換熱器、空調機組或其他熱、冷設備、一次熱（冷）媒入口流量，以達到控制設備出口溫度的目的，當負荷發生變化時，通過改變閥門開啟度調節流量，以消除負荷波動造成的影響，使溫度恢復至設定值。西門子溫控閥廣泛應用于城市供暖、供氣、空調、制冷等樓宇溫度自動控制系統。

閥體：西門子原裝調節閥或DLRV調節閥DN25-DN300

執行器：西門子執行器SKD60/SKD62/SKB60/SKB62/SKC60/SKC62等

控制器：西門子控制器RWD60/RWD62/RWD68等

傳感器：西門子溫度傳感器QAE2121.010/QAE2120.010等

西門子電動閥VVF53.50-40K電動調節閥SIEMENS西門子調節閥

VVF43 K,VVF53 K產品參數

介質溫度在1…220℃的高性能閥門

球墨鑄鐵EN-GJS-400-18-LT閥體

DN65…150適用于VVF43 K,DN50…150適用于VVF53 K

KVS40…360m3/h

法蘭類型21，法蘭設計為B類

帶有壓力補償腔的VVF43 K和VVF53 K可以提供大的關閉壓差

與電動液壓執行器SKD SKB SKC 組合

用于區域供熱，供熱，通風和空調機組中作為控制或截止閥門，適用用于閉式或開式管路系統（注意避免氣蝕）。

閥門 執行器行程驅動力技術參數表 SKD SKB SKC

PN16用于VVF43 KPN25用于VVF53 K

1000N 2800N 2800N

液體與所有類型執行器配合,此安裝方向有利于實現低噪音和高KVS值 DN KVS SV pS pmax pS pmax pS pmax

　　[m3/h] [kPa]

　　VVF43.65-63K 65 63 ﹥100 - - - - 1600 800

　　VVF43.80-100K 80 100

　　VVF43.100-160K 100 160

　　VVF43.125-250K 125 250

　　VVF43.150-360K 150 360

　　VVF53.50-40K 50 40 ﹥100 2500 1250 2500 1250 - -

　　VVF53.65-63K 65 63 - - - - 2500 1250

　　VVF53.80-100K 80 100

　　VVF53.100-160K 100 160

　　VVF53.125-250K 125 250

　　VVF53.150-360K 150 360

　　蒸汽蒸汽安裝方向 VVF43.65-63K 65 63 ﹥100 - - - - 1600 800

　　VVF43.80-100K 80 100

　　VVF43.100-160K 100 150

　　VVF43.125-250K 125 220

　　VVF43.150-360K 150 315

　　VVF53.50-40K 50 36 ﹥100 2500 1250 2500 1250 - -

　　VVF53.65-63K 65 63 - - - - 2500 1250

　　VVF53.80-100K 80 100

　　VVF53.100-160K 100 150

　　VVF53.125-250K 125 220

　　VVF53.150-360K 150 315

　　VVF43 K,VVF53 K產品特點（部分）

　　?補償型閥芯帶來高關閉壓差和運行壓差

　　?優化的流道設計減少噪音

　　?同時適用于水和蒸汽的密封函

　　?減輕的閥體重量
