液氨閥門檢驗試壓方式

  一般情況下，工業氨用閥門在使用時不作強度試驗，但修補過后閥體和閥蓋或腐蝕損傷的閥體和閥蓋應作強度試驗。對于安全閥，其定壓和回座壓力及其他試驗應符合其說明書和有關規程的規定。閥門安裝之前應在閥門液壓測試臺上作閥門強度試驗和閥門密封試驗。低壓閥門抽查20%，如不合格應100%的檢查;中、高壓閥門應100%的檢查。閥門試壓常用的介質有水、油、空氣、蒸汽、氮?dú)獾?，各類工業閥門含氣動閥門的試壓方法如下：

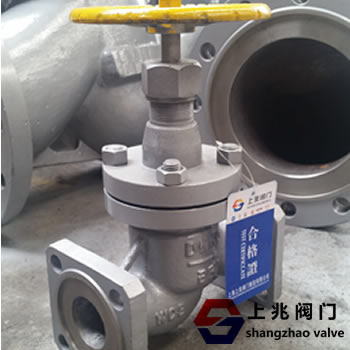

截止閥和節流閥的強度試驗，通常將組裝好的閥門放在試壓架中，打開閥瓣，注入介質至規定值，檢查閥體和閥蓋是否冒汗和滲漏。也可單件進行強度試驗。 密封性試驗只做截止閥。試驗時截止閥的閥桿成垂直狀態，閥瓣開啟，介質從閥瓣底下一端引入至規定值，檢查填料和墊片處；待合格后關閉閥瓣，打開另一端檢查是否有滲漏。如果閥門強度和密封性試驗都要做時，可先做強度試驗，然后降壓至密封性試驗規定值，檢查填料和墊片處；再關閉閥瓣，打開出口端檢查密封面是否滲漏。

氣動球閥的強度試驗應在ball valve球體半開狀態下進行。

① 浮動式球閥密封性試驗：將閥處于半開狀態，一端引入試驗介質，另一端封閉；將球體轉動幾次，閥門處于關閉狀態時打開封閉端檢查，同時檢查填料和墊片處密封性能，不得有滲漏現象。然后從另一端引入試驗介質，重復上述試驗。

② 固定式球閥密封性試驗：在試驗前將球體空載轉動幾次，固定式球閥處于關閉狀態，從一端引人試驗介質至規定值；用壓力表檢查引入端密封性能，使用壓力表精度0．5～1級，量程為試驗壓力的1．6倍。在規定時問內，沒有降壓現象為合格；再從另一端引入試驗介質，重復上述試驗。 然后，將閥門處于半開狀態，兩端封閉，內腔充滿介質，在試驗壓力下檢查填料和墊片處，不得有滲漏。

③ 三通球閥應在各個位置上進行密封性試驗。

止回閥試驗狀態：升降式止回閥閥瓣軸線處于與水平垂直的位置；旋啟式止回閥通道軸線和閥瓣軸線處于與水平線近似平行的位置。

強度試驗時，從進口端引入試驗介質至規定值，另一端封閉，看閥體和閥蓋無滲漏為合格。

密封性試驗從出口端引入試驗介質，在進口端檢查密封面處，填料和墊片處無滲漏為合格。

4液氨安全閥的試壓方法

① 安全閥的強度試驗與其他閥門一樣，是用水作試驗的。試驗閥體下部時，壓力從進I=I端引入，密封面封閉；試驗閥體上部和閥蓋時，壓力從出El端引入，其他端封閉。在規定時間內閥體和閥蓋無滲漏現象為合格。緊急切斷閥

② 密封性試驗和定壓試驗，一般使用介質是：蒸汽用安全閥以飽和蒸汽為試驗介質；氨或其他氣體用閥以空氣為試驗介質；水和其他非腐蝕性液體用閥以水為試驗介質。對于一些重要位置的安全閥常用氮?dú)鉃樵囼?yàn)介質。

密封試驗以公稱壓力值為試驗壓力進行試驗，其次數不少于兩次，在規定時間內無滲漏為合格。驗漏方法有兩種：一是將安全閥各連接處密封，用黃油把薄紙封貼在出El法蘭上，薄紙鼓起為漏，不鼓起為合格；二是用黃油把薄塑料板或其他板封貼在出口法蘭下部，灌水封住閥瓣，檢驗水中不冒泡為合格。 安全閥定壓和回座壓力試驗次數不少于3次，符合規定為合格。

安全閥的各項性能試驗見GB／T 12242–1989安全閥 性能試驗方法》。
