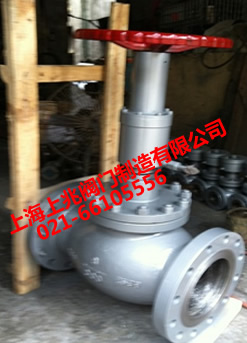

SQDY421F液動加手動緊急切斷閥是管道系統上必不可少的閥門附件。 主要用于在緊急情況下在遠程位置快速關閉管道的入口和出口。

它可以實現遠程控制的打開和關閉。只需按下控制按鈕即可在指定時間內完成其余項目。例如，如果安裝了遠程信號反饋系統，可以直接在遠程控制室學習閥門運行狀態。

 1。規格：DN25~DN400

 2。使用壓力：1.0~6.4Mpa

 3。工作溫度：-30°C~60°C

 4。使用介質：液化石油氣，天然氣等。

 5。氣源壓力：0.3~0.6Mpa

三，液動加手動緊急切斷閥的工作原理：

 1。使用閥門時，首先逆時針轉動手輪，然后向上轉動一圈，然后用固定的手輪固定螺母，防止手動裝置拉動活塞，使密封圈不到位沒有密封。閥門已從工廠發貨。 調整。

當閥門在沒有外部壓力的情況下運行時，閥瓣處于常閉狀態。當在系統上使用時，手動泵的液壓源將活塞向上推以打開閥門。當需要關閉閥門或遇到緊急情況時，可以當釋放液壓源壓力時，閥門會自動關閉。

 2。該閥配有操作手輪。當沒有空氣供應時，可以操作手輪打開或關閉閥門。

 3。當閥瓣關閉時，壓力通過手動泵的液壓源或操作手輪實現。

 4。閥門工作介質的流向應該高低，與普通截止閥的流量相反。

5，閥門法蘭連接尺寸根據至JB / T79.1-94凸面整體鑄鋼法蘭或HG20592-97尺寸標準。
