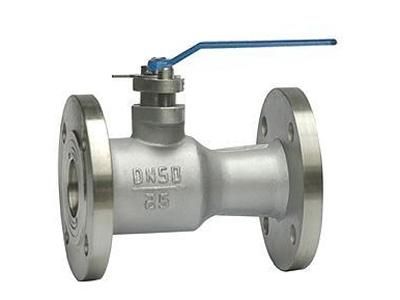

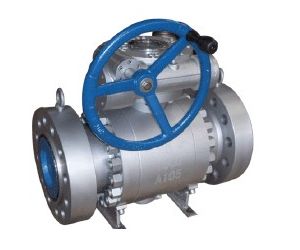

Q341F蝸輪浮動 法蘭球閥是一種重要的閥門類型，廣泛應用于石油化工，長輸管道等領域。 球閥的關閉部分是帶球或球的一部分的球，帶球閥的球 桿旋轉以打開或關閉閥門。 在各種閥門中，球閥的流動阻力最小。當全直徑球閥打開時，球通道，閥體通道和連接管的直徑相等，形成一個直徑，介質 它幾乎可以流動沒有損失。 當球閥旋轉90°時，它可以完全關閉并快速打開和關閉。 與同規格的閘閥和截止閥相比，球閥體積小，重量輕，便于管道安裝。
序號
NO | 零件名稱 | 材質 | | GB | ASTM | | 1 | 閥體 | WCB | A2116-WCB | | 2 | 密封圈 | PTFE | PTFE | | 3 | 球體 | 1C18Ni9Ti | SS304 | | 4 | 螺母 | 35 | A194-2H | | 5 | 螺柱 | 35CrMoA | A193-B7 | | 6 | 石體 | WCB | A216-WCB | | 7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G | | 8 | 填料 | PTFE | PTFE | | 9 | 填料壓蓋 | WCB | A2116-WCB | | 10 | 定位片 | 25 | A105 | | 11 | 擋圈 | 65Mn | AISI 1066 | | 12 | 手柄 | K33 | A47-667
Gr.32510 | | 13 | 閥桿 | 1Cr33 | A276-410 | | 14 | 螺釘 | 35 | A193-B7 | | 15 | 止推墊片 | PTFE | PTFE
|
三、Q341F手動蝸輪鑄鋼球閥技術規范:| 設計依據 | 國標系列 | 美標系列 | | 設計標準 | GB/T12237 | AP16D | ANSI B16.34 | | 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 | | 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 | | 連接法蘭 | GB/T9113
JB/T79
Hg20592 | ANSI B16.5、B16.47 | | 對焊端 | GB/T12224 | ANSI B16.25 | | 試驗和檢驗 | GB/T9092 | AP16D | AP1598
|
|
