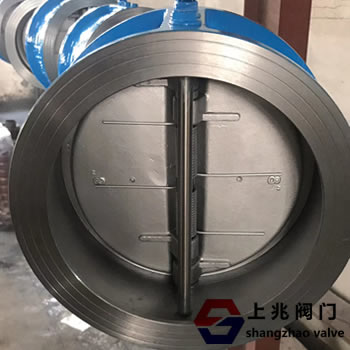

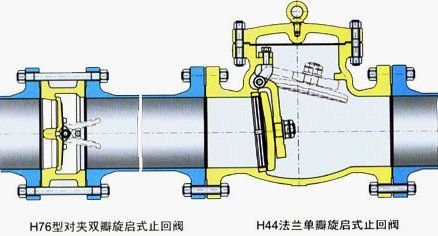

1。水錘壓力小，閥瓣行程短，彈簧輔助關閉，閥門關閉速度快。 H76W和H76H型號的水錘壓力僅為H44H型的1 / 2-1 / 5。 2。結構長度短，體積小，重量輕。它為閥門的安裝，搬運，儲存和管道布置帶來了極大的便利，可以節省大量材料，降低成本。 H76型結構長度僅為H44H的1 / 4~1 / 10; H76型的重量僅為H44型的l / 4~1 / 10;流體阻力小，流體阻力系數為2.6~0.7，隨著閥門直徑的增大 大，流體力系數降低。 3，可水平或垂直安裝，輕便重量。 沒有必要為閥門提供閥座。 4，開啟壓力很小，閥瓣可以在很小的壓力差下完全打開。 ## ＃5。該閥門結構整體，簡單緊湊。當閥門關閉時，注入沖擊力，水錘壓力小，閥門有幫助，可靠性高。 二，蒸汽 對夾式止回閥 - 材料和主要參數：
配管
法蘭 | 公稱
壓力 | 常 規 產 品 型 號 | JB/T74～90
GB/T9112
～9124
HG50592
～20614 | 1.0MPa | H76H-10C | H76W-10P | H76W-10P8 | H76W-10P3 | H76W-10R | H76W-10R8 | H76W-10R3 | | 1.6MPa | H76H-16C | H76W-16P | H76W-16P | H76W-16P3 | H76W-16R | H76W-16R8 | H76W-16R3 | | 2.5MPa | H76H-25 | H76W-25P | H76W-25P8 | H76W-25P3 | H76W-25R | H76W-25R8 | H76W-25R3 | | 4.0MPa | H76H-40 | H76W-40P | H76W-40P8 | H76W-40P3 | H76W-40R | H76W-40R8 | H76W-40R3 | | 6.3MPa | H76H-63 | H76W-63P | H76W-63P8 | H76W-63P3 | H76W-63R | H76W-63R8 | H76W-63R3 | | 10.0MPa | H76H-100 | H76W-100P | H76W-100P8 | H76W-100P3 | H76W-100R | H76W-100R8 | H76W-100R3 | | 13.0MPa | H76H-160 | H76W-160P | H76W-160P8 | H76W-160P3 | H76W-160R | H76W-160R8 | H76W-160R3 | | 20.0MPa | H76H-200 | H76W-200P | H76W-200P8 | H76W-200P3 | H76W-200R | H76W-200R8 | H76W-200R3 | | 25.0MPa | H76H-250 | H76W-250P | H76W-250P8 | H76W-250P3 | H76W-250R | H76W-250R8 | H76W-250R3 | 主要零
件材料 | 閥體 | WCB
（A105） | ZG1Cr18
Ni9Ti | CF8（304） | CF3（304L） | ZG1Cr18
Ni12Mo2Ti | CF8M
（316） | CF3M
（316L） | | 閥擗 | CF8 | CF8 | CF8 | CF3 | CF9M | CF8M | CF3M | | 目軸 | 2Cr13 | 1Cr18
Ni9Ti | 0Cr18
Ni9 | 00Cr19
Ni10 | ZG1Cr18
Ni12Mo2Ti | 0Cr17
Ni12Mo2 | 00Cr17
Ni14Mo2 | | 彈簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 00Cr17
Ni14Mo2 | 00Cr17
Ni14Mo2 | 00Cr17
Ni14Mo2 | | 適用工況 | 適月
介質 | 水、蒸汽
、油品等 | 硝酸等腐蝕性介質 | 強氧化
性介質 | 醋酸等腐蝕性介質 | 屎素等腐
蝕性介質 | 適用溫
度（℃） | -29～425 | -196～540 | -196～425 | -196～540 | -196～455 | | 注：本表為常規對夾式止回閥的型號編制、主要零件材料及適用工況，其他要求及其型號編制參見對夾式止回閥型號編制方法。 |
蒸汽 對夾式止回閥--結構形式  |
